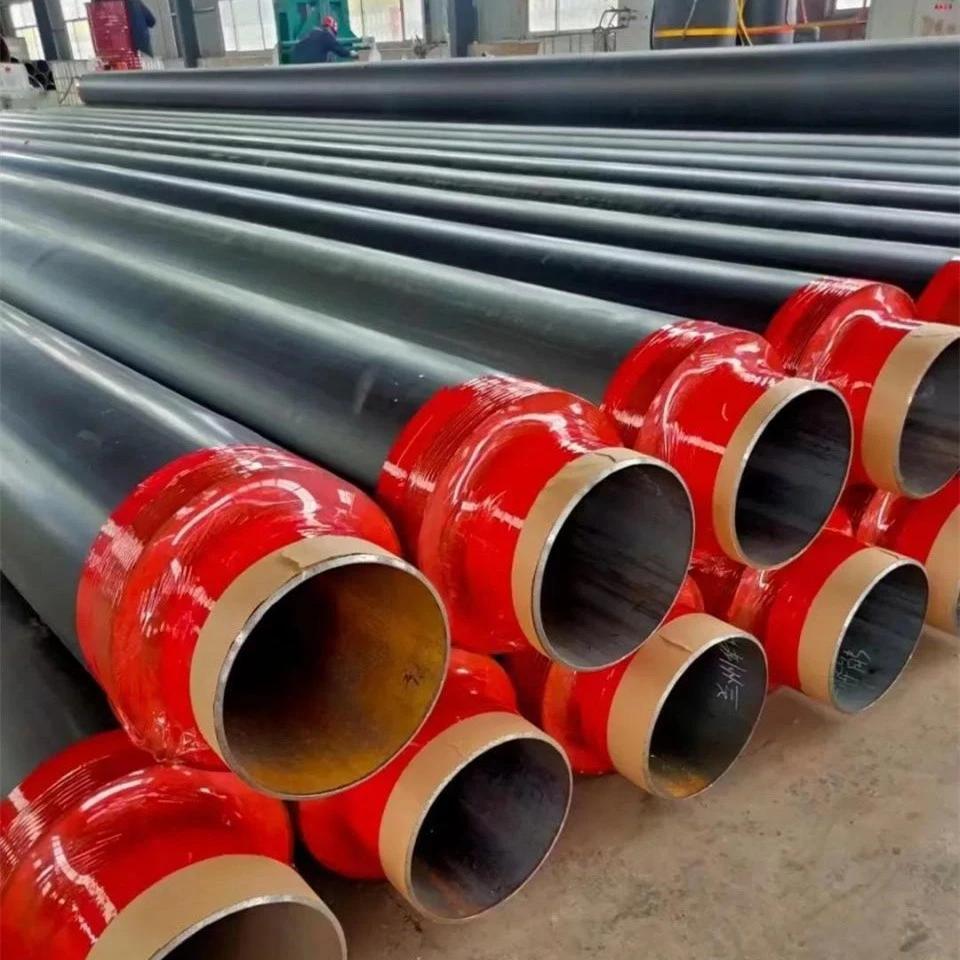

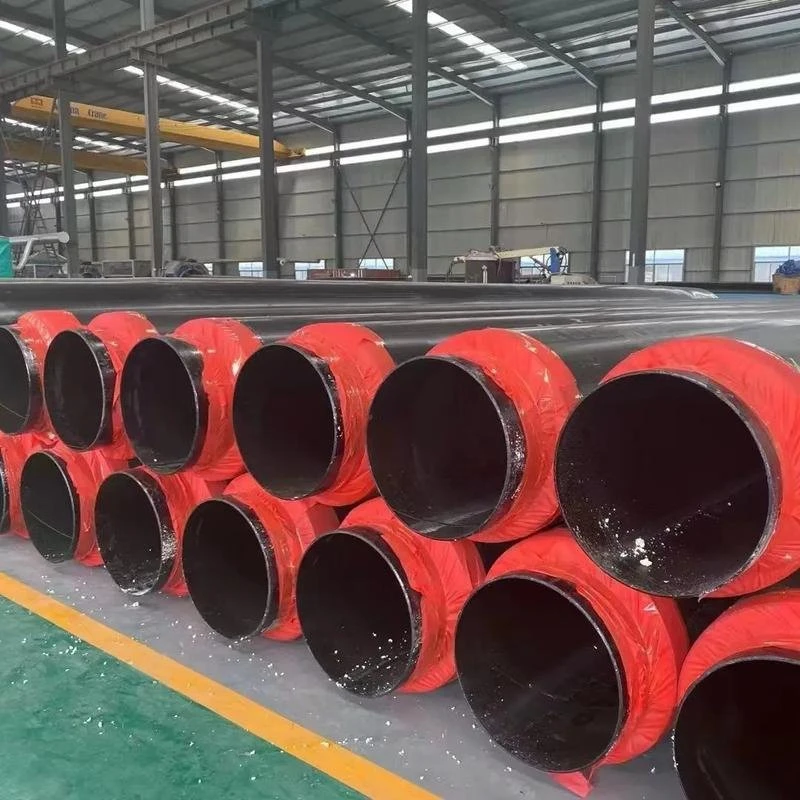

Жер асты тікелей көмілген оқшауланған болат құбырлар сұйық және газ құбырларының желілерінде, мұнай, химия, орталық жылу және жылу желілеріндегі химиялық құбырларды оқшаулау жобаларында, орталық ауаны желдету құбырларында және коммуналдық құрылыста кеңінен қолданылады.
Жер астындағы тікелей көмілген оқшауланған болат құбыр – бұл жақсы жылу оқшаулау өнімділігі, қауіпсіздігі мен сенімділігі және құрылыс құны төмен-жерленген алдын ала дайындалған жылу оқшаулағыш болат құбыр.
Техникалық сипаттама
1. Тығыздығы жоғары полиуретанды көбікпен қапталған алдын ала оқшауланған болат құбыр-140 градусқа дейінгі температураға төтеп бере алады.
2. Коррозияға төзімді HDPE күрте құбырымен құбырды траншеясыз тікелей жер астына көмуге болады.
3. Түрлі өлшемдегі құбырлар мен құбыр фитингтері әртүрлі жылыту және салқындату жобаларына қызмет көрсете алады.
4. Полиуретанды көбік қалыңдығы 26,5-83 мм немесе одан да көп болуы мүмкін.
Өнім ерекшеліктері
Жұмыс істейтін болат құбыр
Ортаны тасымалдайтын өзек қабаты (мысалы, ыстық су немесе бу) жоғары сапалы жіксіз немесе спиральды дәнекерленген болат құбырдан жасалған және қысыммен жұмыс істейтін құбырлар стандарттарына (мысалы, 100% радиографиялық тексеру) сәйкес болуы керек.
Оқшаулау
Қатты полиуретанды көбік (тығыздығы 60-80 кг/м³) төмен жылуөткізгіштік (0,013-0,03 ккал/м:сағ· градус) және 90%-дан жоғары немесе оған тең жабық{6}}жасуша қатынасын ұсынатын, жылу шығынын тиімді төмендететін негізгі материал болып табылады. Жоғары{7}}температуралық қолданбалар үшін (мысалы, бу құбырлары) 150 градус -450 градус температураға төзімділігін ұсынатын көп қабатты, сатылы тігілген композиттік оқшаулау құрылымы (соның ішінде алюминий фольга шағылысатын қабат) пайдаланылады.
Сыртқы құбыр
High-density polyethylene (HDPE) or steel-in-steel (double-layer steel pipe structure) provides corrosion resistance, waterproofing, and mechanical protection. The HDPE outer pipe requires corona treatment on the inner surface, has a density >940 kg/m³, and a tensile strength >20 МПа. Өндіріс процесі үш қабаттың тығыз байланыстырылуын қамтамасыз ету үшін болат құбырларды тотты кетіруді, оқшаулау қабатын көбікпен толтыруды және сыртқы қорғаныс құбырларын орауды қоса алғанда, зауыттық дайындауды және біріктірілген қалыптауды қабылдайды.
Негізгі өнімділік артықшылықтары
Энергия тиімділігі
Жылу шығыны дәстүрлі құбырлардың тек 25% құрайды, ал құбыр желісіндегі жылу шығыны 2% -дан аз (халықаралық стандарт 10% -дан жақсы).
01
Ұзақ өмір сүру және коррозияға төзімділік
HDPE/әйнек талшықты сыртқы құбыр ауаның ылғалдылығын оқшаулайды, нәтижесінде жұмыс істейтін болат құбырдың коррозия жылдамдығы өте төмен болады, нәтижесінде 30-50 жыл қызмет етеді (дәстүрлі құбырларға қарағанда 3-4 есе).
02
Су өткізбейтін және ылғалға төзімді-
Жабық{0}}клеткалы полиуретанды көбік суды сіңіру жылдамдығы төмен (шамамен 0,2 кг/м²) және порт тығыздағыш конструкциясы құрылыс кезінде судың ағып кетуіне жол бермейді.
03
Қауіпсіздік мониторингі
Кіріктірілген{0}}ағып кету дабылы ағып кетуді дәл анықтайды.
04
Экономикалық құрылыс
Қазба жұмыстары 50%-дан астам, ал бетонды пайдалану 90%-ға азаяды. Зауыттық дайындама-жердегі траншеямен біріктірілгенде құрылыс уақытын 50%-дан астам қысқартады.
05
Қолданылатын қолданбалар
Орталық жылыту/салқындату, жоғары{0}}температуралы бу беру, мұнай-химия, жылу электр станциялары. Орталықтандырылған жылумен жабдықтау, фармацевтика, химия және мұнай құбырлары сияқты өнеркәсіптік құбырлар.
Техникалық сипаттамалар
|
Номиналды диаметр |
DN20-DN1600. |
|
Қысым сыйымдылығы |
Номиналды қысым 2,5 МПа-дан аз немесе оған тең (розетка -қосылу түрі). |
|
Температура диапазоны |
Кәдімгі жылыту үшін 120 градустан аз немесе оған тең (шыңы 140 градус), бу құбырлары үшін 450 градусқа дейін. |

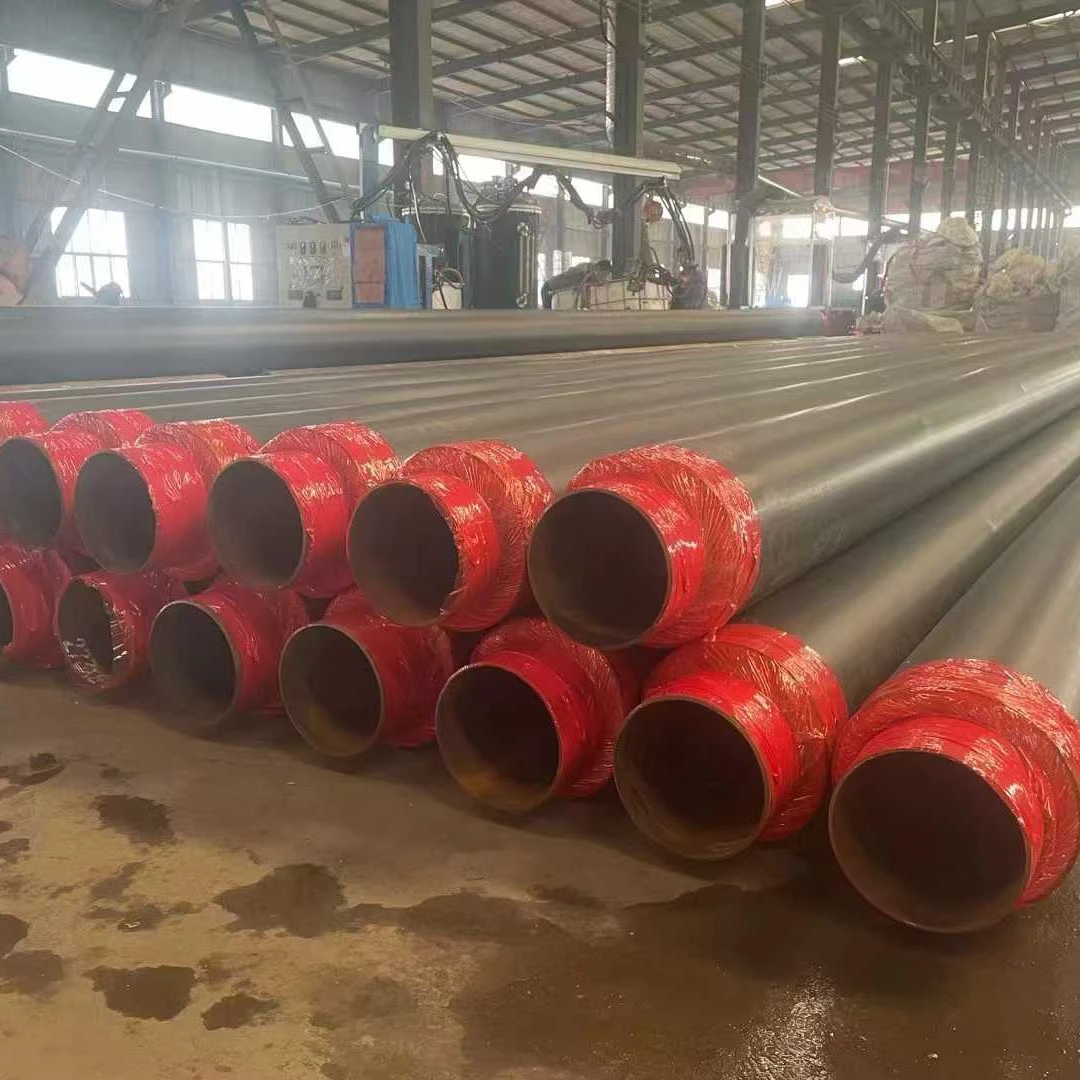

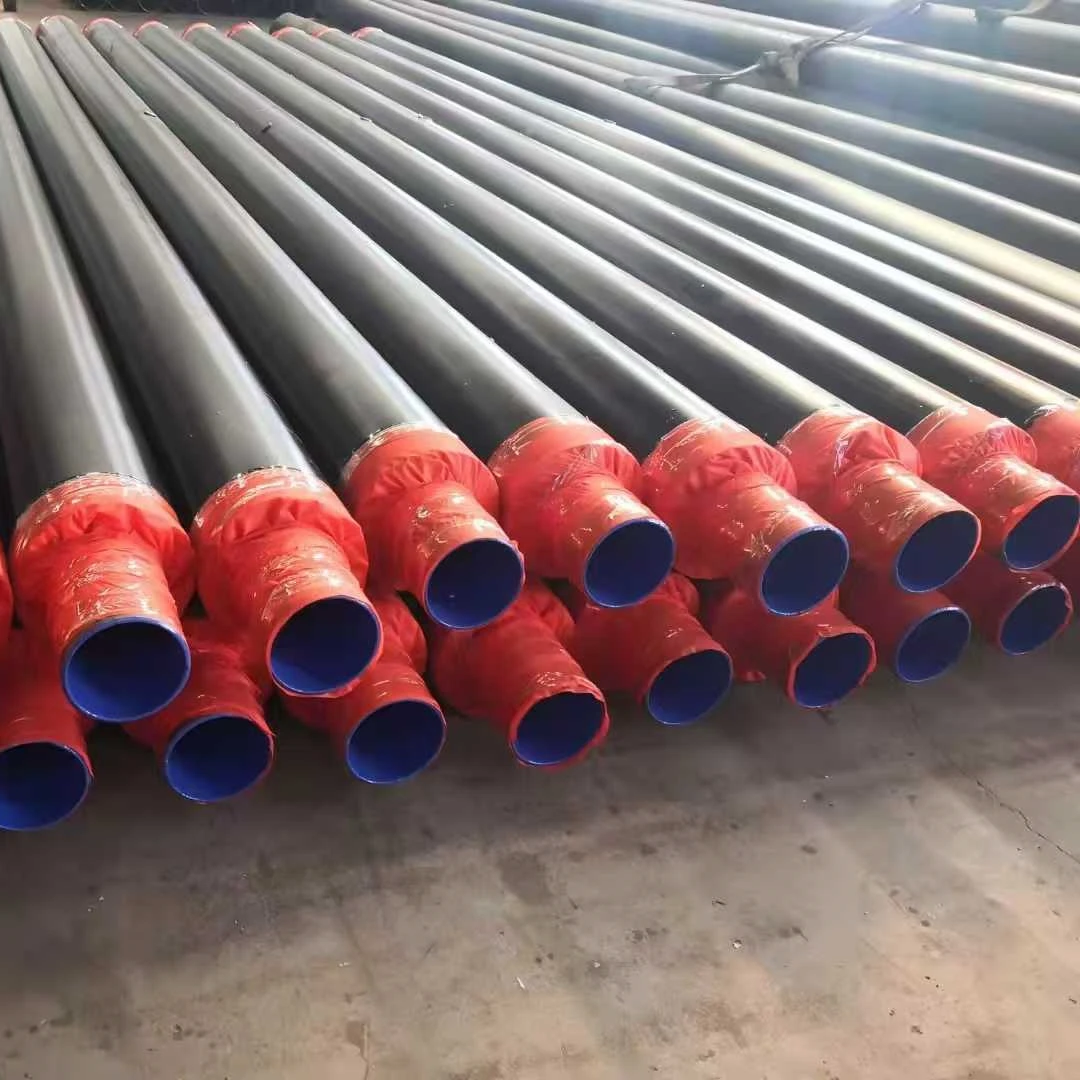

Жоба жағдайлары
Біздің зауыт
Hebei Yugang Pipe Manufacturing Co., Ltd. Солтүстік Қытайдың құбыр өнеркәсібінің орталығында, Канчжоу қаласындағы Яньшань экономикалық даму аймағында орналасқан. 2005 жылы негізі қаланған компания 2014 жылы құбыр технологиясын, жабдықты өндіруді және керек-жарақтарды өндіруді біріктіретін кешенді топқа жаңартылды. 2024 жылғы технологиялық инновациялар оны жоғары{7}}технологиялық кәсіпорын ретінде тануға ие болды. Оның негізгі өнімдеріне мұнай мен газға арналған 3PE коррозияға қарсы{10}}болат құбырлар, спиральды дәнекерленген құбырлар, оқшауланған құбырлар және фитингтер кіреді. Компания жылына 300 000 тоннаны құрайтын спиральды құбырларды өндіру желісімен, коррозияға қарсы үш{12}}құбыр өндіру желісімен, алты оқшауланған құбыр өндіру желісімен және екі түзу тігісті құбырларды өндіру желісімен жабдықталған. Компания ISO9001 сертификатына ие және оның өнімдері API Spec 5L/5CT/5B халықаралық стандарттарына сәйкес келеді.
